تعمیر درایو ABB؛ راهنمای عیبیابی، رفع خطا و تعمیر تخصصی اینورتر ABB
درایوهای صنعتی ABB به دلیل کیفیت ساخت، قابلیت اطمینان و امکانات کنترلی گسترده، در صنایع مختلف مورد استفاده قرار میگیرند. این تجهیزات در کاربردهایی مانند پمپ، فن، نوار نقاله، کمپرسور، ماشینآلات تولیدی، سیستمهای تهویه و خطوط صنعتی نقش مهمی دارند.
با وجود کیفیت بالای این تجهیزات، عواملی مانند نوسانات برق، اضافهبار، اتصال کوتاه، افزایش دما، خرابی موتور، فرسودگی قطعات الکترونیکی و شرایط نامناسب محیطی میتوانند باعث بروز خطا یا خرابی درایو شوند.
در چنین شرایطی، تعمیر درایو ABB تنها به تعویض یک قطعه یا پاک کردن کد خطا محدود نمیشود. تعمیر اصولی نیازمند بررسی دقیق بخشهای قدرت، کنترل، منبع تغذیه، مدار گیتدرایو، سنسورها و ارتباط میان بخشهای مختلف دستگاه است.
در این مقاله، مراحل عیبیابی و تعمیر درایو ABB، خطاهای رایج و نکات مهم برای افزایش عمر اینورترهای صنعتی ABB را بررسی میکنیم.
شاید مطالب زیر هم براتون جذاب باشه
تعمیر درایو ABB مجموعهای از فرآیندهای تخصصی برای شناسایی علت خرابی، تحلیل عملکرد مدار، رفع ایراد و بازگرداندن تجهیز به شرایط کاری مناسب است.
بسته به نوع خرابی، فرآیند تعمیر ممکن است شامل موارد زیر باشد:
- بررسی وضعیت ظاهری و فیزیکی دستگاه
- تحلیل کد خطا و اطلاعات ثبتشده
- تست ورودی و خروجیهای درایو
- بررسی مدار یکسوساز
- تست باس DC
- بررسی ماژول IGBT
- عیبیابی مدار گیتدرایو
- بررسی منبع تغذیههای داخلی
- تست برد کنترل و پردازنده
- بررسی مدارهای اندازهگیری جریان و ولتاژ
- تعویض قطعات معیوب
- تست عملکردی تحت شرایط واقعی
هدف از تعمیر تخصصی، تنها روشن شدن درایو نیست؛ بلکه باید علت اصلی خرابی نیز مشخص شود تا احتمال تکرار ایراد کاهش پیدا کند.
خرابی درایو میتواند ناشی از عوامل الکتریکی، مکانیکی، حرارتی یا محیطی باشد.
برخی از مهمترین دلایل عبارتاند از:
- نوسان یا افزایش ولتاژ شبکه
- افت شدید ولتاژ ورودی
- اتصال کوتاه در موتور یا کابل خروجی
- اضافهبار مکانیکی
- افزایش دمای محیط
- خرابی فن خنککننده
- انسداد مسیر تهویه
- ورود گردوغبار یا رطوبت
- فرسودگی خازنهای الکترولیتی
- خرابی ماژول IGBT
- آسیب مدار گیتدرایو
- خرابی منبع تغذیه داخلی
- اتصال نامناسب کابلهای موتور
- تنظیم نادرست پارامترهای درایو
در برخی موارد، خطای نمایشدادهشده علت اصلی خرابی نیست و تنها نتیجه یک ایراد دیگر است. برای مثال، خطای اضافهجریان ممکن است به علت خرابی موتور، کابل، ماژول قدرت، مدار اندازهگیری جریان یا تنظیم نامناسب پارامترها ایجاد شده باشد.
درخواست مشاوره و ارتباط با کارشناسان
برخی نشانهها میتوانند بیانگر نیاز به بررسی و تعمیر درایو باشند:
- روشن نشدن نمایشگر
- خاموش شدن ناگهانی دستگاه
- نمایش خطای مکرر
- قطع شدن خروجی موتور
- عدم راهاندازی موتور
- کاهش توان خروجی
- صدای غیرعادی از فن یا بخش قدرت
- افزایش بیش از حد دمای درایو
- بوی سوختگی
- ناپایداری سرعت موتور
- خطای اضافهجریان یا اضافهولتاژ
- ریست شدن مکرر دستگاه
در صورت مشاهده این علائم، ادامه استفاده از درایو بدون بررسی فنی ممکن است باعث گسترش آسیب و افزایش هزینه تعمیر شود.
در ابتدای فرآیند، مشخصات دستگاه و شرایط وقوع خرابی ثبت میشود.
اطلاعات مهم شامل موارد زیر است:
- مدل دقیق درایو
- توان و ولتاژ نامی
- نوع کاربرد
- کد خطای نمایشدادهشده
- شرایط بار
- مشخصات موتور
- زمان و نحوه وقوع خطا
- سابقه تعمیرات قبلی
این اطلاعات به عیبیاب کمک میکند مسیر بررسی را دقیقتر انتخاب کند.
در این مرحله، وضعیت بدنه و اجزای داخلی بررسی میشود.
موارد مهم عبارتاند از:
- آثار سوختگی
- تغییر رنگ قطعات
- ترکخوردگی یا آسیب PCB
- خرابی خازنها
- وضعیت فن
- تجمع گردوغبار
- آثار رطوبت
- شل شدن اتصالات
- آسیب کانکتورها
بررسی ظاهری میتواند نشانههای مهمی از محل یا علت خرابی ارائه دهد، اما برای تشخیص نهایی کافی نیست.
درایوهای ABB معمولاً اطلاعات مربوط به خطاها و وضعیت عملکرد را ثبت یا نمایش میدهند.
بررسی کد خطا میتواند محدوده عیب را مشخص کند، اما نباید تنها مبنای تعمیر باشد.
برای مثال، یک خطای اضافهجریان ممکن است به دلایل مختلفی ایجاد شود:
- اتصال کوتاه در خروجی
- خرابی کابل موتور
- خرابی سیمپیچ موتور
- خرابی IGBT
- ایراد در گیتدرایو
- خطای مدار اندازهگیری جریان
- شتابگیری نامناسب
- تنظیم نادرست پارامترها
بنابراین، کد خطا باید همراه با اندازهگیری و تحلیل مدار بررسی شود.
در این مرحله، بخش ورودی درایو بررسی میشود.
موارد مورد ارزیابی شامل موارد زیر است:
- فیوزها
- مدار یکسوساز
- پل دیودی
- مدار پیششارژ
- مقاومتهای محدودکننده جریان
- کنتاکتور یا رله پیششارژ
- ولتاژ باس DC
- خازنهای باس DC
خرابی در این بخش ممکن است باعث روشن نشدن درایو، خطای ولتاژ یا آسیب به بخش قدرت شود.
ماژول IGBT یکی از مهمترین اجزای درایو است و وظیفه تولید ولتاژ و فرکانس مورد نیاز موتور را بر عهده دارد.
در فرآیند تعمیر، موارد زیر بررسی میشوند:
- اتصال کوتاه بین پایهها
- وضعیت مسیرهای قدرت
- سلامت دیودهای داخلی
- آثار حرارتی
- وضعیت اتصالات ماژول
- عملکرد خروجیهای سهفاز
خرابی IGBT میتواند باعث خطای اضافهجریان، اتصال کوتاه، آسیب فیوز یا قطع خروجی موتور شود.
در صورت خرابی، علت آسیب نیز باید بررسی شود؛ زیرا تعویض ماژول بدون رفع علت اصلی ممکن است باعث خرابی مجدد شود.
مدار گیتدرایو وظیفه کنترل روشن و خاموش شدن IGBTها را بر عهده دارد.
خرابی این بخش میتواند باعث شود:
- IGBT بهدرستی فعال نشود.
- خروجی درایو نامتعادل شود.
- یک فاز خروجی دچار مشکل شود.
- خطای اضافهجریان ایجاد شود.
- ماژول قدرت آسیب ببیند.
در این مرحله، سیگنالهای کنترلی، ولتاژهای تغذیه و عملکرد اجزای مدار گیتدرایو بررسی میشوند.
بردهای کنترل و گیتدرایو برای عملکرد صحیح به ولتاژهای پایدار نیاز دارند.
خرابی منبع تغذیه میتواند علائمی مانند موارد زیر ایجاد کند:
- روشن نشدن دستگاه
- خاموش و روشن شدن مکرر
- ریست شدن کنترلر
- عدم عملکرد نمایشگر
- خطاهای نامشخص
- ناپایداری در عملکرد
در این مرحله، ولتاژهای خروجی، مدار فیدبک، رگولاتورها، خازنها و قطعات بخش تغذیه بررسی میشوند.
درخواست مشاوره و ارتباط با کارشناسان
این خطا میتواند ناشی از موارد زیر باشد:
- اتصال کوتاه در موتور
- خرابی کابل
- بار مکانیکی زیاد
- خرابی IGBT
- خرابی گیتدرایو
- شتابگیری بیش از حد
- خطای مدار اندازهگیری جریان
دلایل احتمالی عبارتاند از:
- کاهش زمان توقف
- انرژی برگشتی از موتور
- تنظیم نامناسب رمپ کاهش سرعت
- مشکل در مدار ترمز
- افزایش ولتاژ ورودی
این خطا ممکن است به دلیل موارد زیر ایجاد شود:
- افت ولتاژ شبکه
- قطع یکی از فازها
- خرابی مدار ورودی
- مشکل در پل یکسوساز
- خرابی مدار اندازهگیری ولتاژ
علل احتمالی عبارتاند از:
- خرابی فن
- گرفتگی مسیر تهویه
- دمای بالای محیط
- اضافهبار
- خرابی سنسور دما
- نصب نامناسب درایو
این خطا ممکن است به علت موارد زیر رخ دهد:
- آسیب عایق کابل موتور
- خرابی موتور
- رطوبت
- نشتی جریان
- خرابی بخش قدرت
خیر. بسیاری از خطاها ممکن است به شرایط بیرونی مربوط باشند.
پیش از باز کردن درایو، باید موارد زیر بررسی شوند:
- ولتاژ ورودی
- وضعیت فازها
- اتصال موتور
- مقاومت عایقی موتور
- وضعیت کابل خروجی
- بار مکانیکی
- تنظیمات پارامترها
- شرایط تهویه
اگر مشکل از موتور، کابل یا بار باشد، تعمیر برد درایو بهتنهایی مشکل را برطرف نخواهد کرد.
درایوهای صنعتی شامل مدارهای قدرت و کنترل پیچیده هستند. تعمیر غیر اصولی ممکن است باعث آسیب بیشتر به تجهیزات شود.
تعمیر تخصصی مزایای زیر را دارد:
- شناسایی علت اصلی خرابی
- جلوگیری از تکرار ایراد
- کاهش زمان توقف دستگاه
- کاهش هزینه نسبت به تعویض کامل
- افزایش عمر تجهیزات
- حفظ پایداری فرآیند صنعتی
- کاهش ریسک آسیب به موتور و ماشینآلات
برای افزایش عمر مفید درایو، رعایت نکات زیر توصیه میشود:
- تمیز کردن دورهای مسیر تهویه
- بررسی عملکرد فن
- کنترل دمای تابلو
- جلوگیری از ورود گردوغبار و رطوبت
- بررسی اتصالات قدرت
- اجرای برنامه نگهداری پیشگیرانه
- استفاده از تجهیزات حفاظتی مناسب
- تنظیم صحیح پارامترهای موتور
- بررسی دورهای وضعیت خازنها
- جلوگیری از اضافهبار طولانیمدت
نگهداری مناسب میتواند احتمال خرابیهای ناگهانی و هزینههای تعمیر را کاهش دهد.

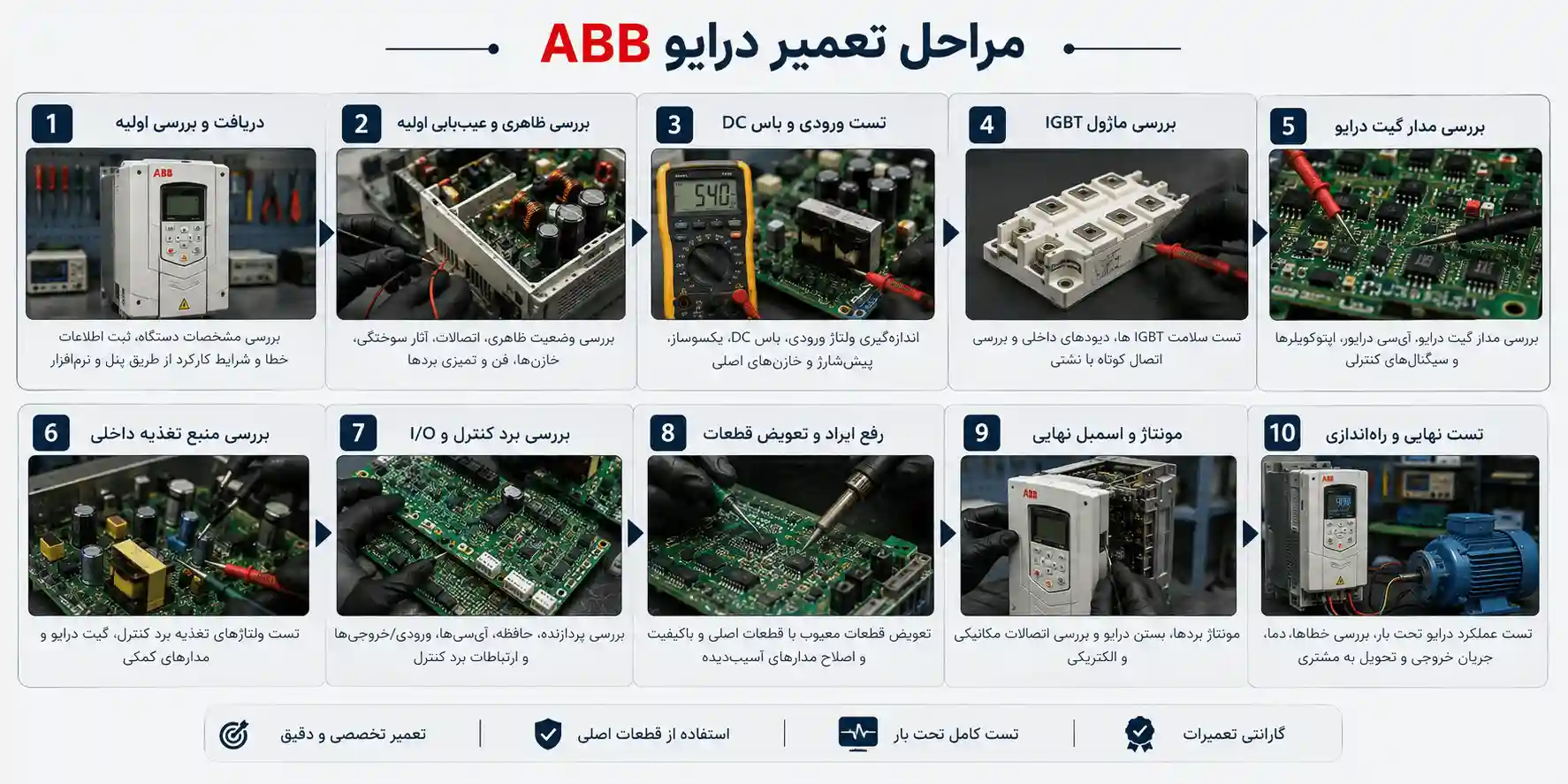

تعمیر درایو ABB یک فرآیند تخصصی است که از بررسی کد خطا و شرایط عملکرد آغاز میشود و با عیبیابی بخشهای قدرت، گیتدرایو، منبع تغذیه، برد کنترل و تست نهایی ادامه پیدا میکند.
در بسیاری از موارد، تشخیص صحیح علت خرابی مهمتر از تعویض سریع قطعات است. یک تعمیر اصولی باید علاوه بر رفع ایراد فعلی، عوامل ایجادکننده خرابی را نیز بررسی کند تا درایو پس از نصب مجدد، عملکرد پایدار و قابل اطمینانی داشته باشد.
برای تعمیر تخصصی درایو ABB، بررسی دقیق مدل دستگاه، نوع خطا، شرایط کاری و وضعیت موتور و کابلها ضروری است.
بله. بسیاری از خرابیهای مربوط به برد قدرت، منبع تغذیه، گیتدرایو، برد کنترل، خازنها و قطعات الکترونیکی قابل تعمیر هستند. امکان تعمیر نهایی به نوع و میزان آسیب بستگی دارد.
هزینه تعمیر به مدل، توان، نوع خرابی، قطعات آسیبدیده و میزان پیچیدگی عیبیابی بستگی دارد. برای برآورد دقیق، معمولاً باید دستگاه بررسی فنی شود.
خیر. این خطا ممکن است به دلیل خرابی موتور، کابل، بار مکانیکی، تنظیمات نادرست یا مدار اندازهگیری جریان نیز ایجاد شود.
بله. تست نهایی برای بررسی ولتاژها، خروجی سهفاز، عملکرد موتور، جریان، دما و پایداری عملکرد ضروری است.
بله. خرابی فن یا انسداد مسیر تهویه میتواند دمای داخلی را افزایش داده و باعث کاهش عمر یا خرابی قطعات شود.
