تعمیر درایو Siemens؛ عیبیابی و تعمیر تخصصی اینورتر زیمنس
درایوهای صنعتی Siemens در بسیاری از خطوط تولید، سیستمهای پمپاژ، فنها، نوار نقالهها، کمپرسورها، ماشینآلات CNC و تجهیزات اتوماسیون صنعتی استفاده میشوند. این درایوها با کنترل سرعت، گشتاور و عملکرد موتور، نقش مهمی در افزایش بهرهوری، کاهش مصرف انرژی و پایداری فرآیندهای صنعتی دارند.
با وجود کیفیت و قابلیت اطمینان بالای محصولات زیمنس، عواملی مانند نوسان برق، اضافهبار، افزایش دما، خرابی موتور، آسیب کابلها، فرسودگی قطعات و شرایط نامناسب محیطی میتوانند باعث بروز خطا یا خرابی شوند.
تعمیر درایو Siemens نیازمند عیبیابی اصولی و بررسی همزمان بخشهای قدرت، کنترل، منبع تغذیه، گیتدرایو، مدارهای اندازهگیری و ارتباطات است. در یک تعمیر تخصصی، هدف تنها حذف خطا یا روشن کردن دستگاه نیست؛ بلکه علت اصلی خرابی نیز باید شناسایی شود تا از تکرار مشکل جلوگیری شود.
شاید مطالب زیر هم براتون جذاب باشه

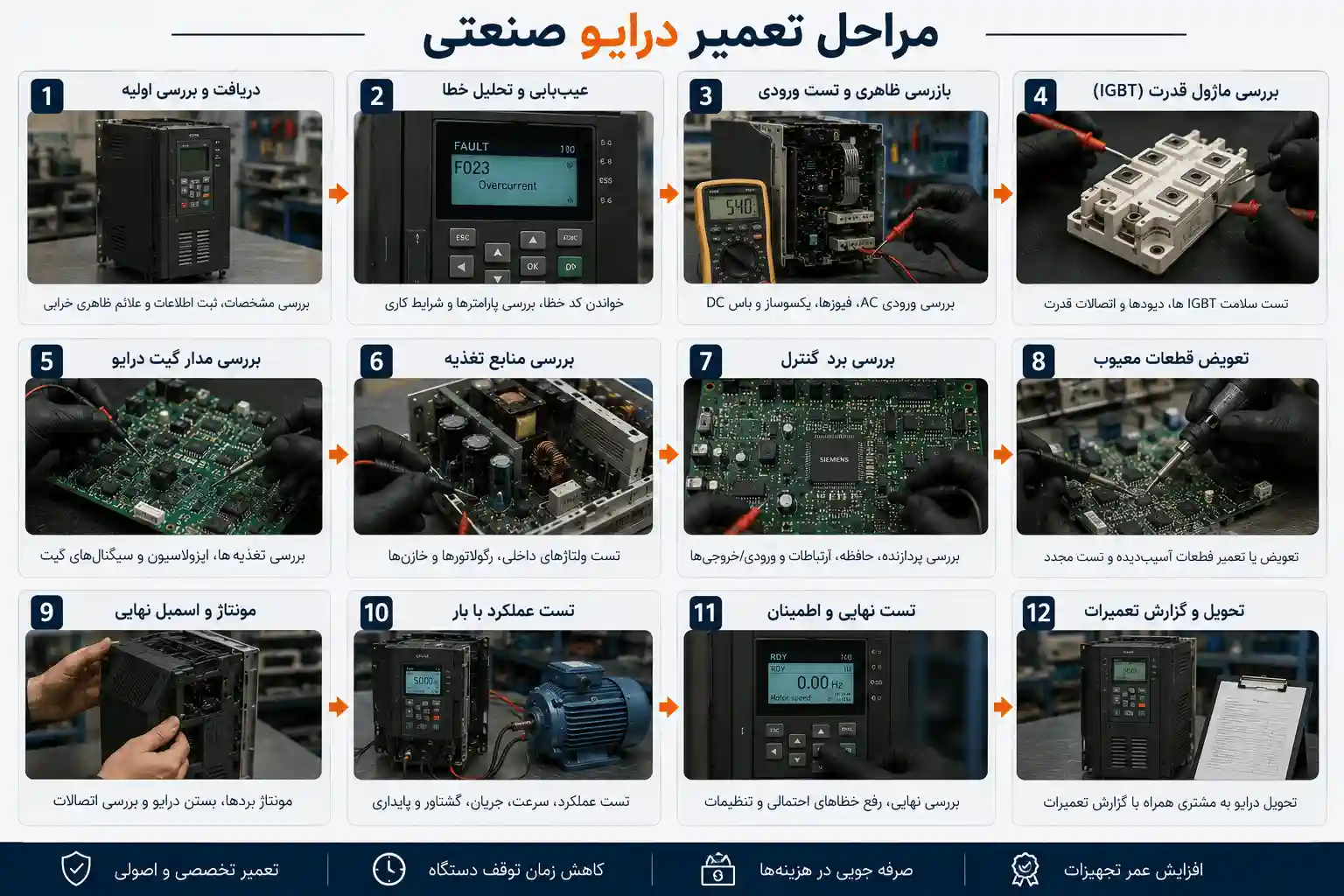

فرآیند تعمیر درایو Siemens بسته به مدل و نوع خرابی میتواند شامل بررسی و تعمیر بخشهای زیر باشد:
- مدار ورودی و یکسوساز
- باس DC و خازنهای لینک DC
- ماژول IGBT یا بخش اینورتر
- مدار گیتدرایو
- منبع تغذیههای داخلی
- برد کنترل و پردازنده
- برد ورودی و خروجی
- مدارهای اندازهگیری جریان و ولتاژ
- مدارهای ارتباطی
- فن و سیستم خنککاری
- پنل و رابط کاربری
هر بخش باید با توجه به ساختار دستگاه، علائم خرابی و نتایج اندازهگیری بررسی شود.
خرابی درایو ممکن است به عوامل داخلی یا شرایط خارج از دستگاه مربوط باشد.
مهمترین دلایل عبارتاند از:
- نوسان یا افزایش ولتاژ شبکه
- افت ولتاژ یا قطع یکی از فازها
- اتصال کوتاه در موتور
- خرابی یا کاهش عایق کابل موتور
- اضافهبار مکانیکی
- افزایش دمای محیط
- خرابی فن خنککننده
- انسداد مسیر تهویه
- تجمع گردوغبار و آلودگی
- ورود رطوبت
- فرسودگی خازنهای الکترولیتی
- خرابی IGBT یا ماژول قدرت
- آسیب مدار گیتدرایو
- خرابی منبع تغذیه داخلی
- تنظیم نادرست پارامترهای موتور
در بسیاری از موارد، خطای نمایشدادهشده علت اصلی نیست و فقط نتیجه یک مشکل دیگر است. به همین دلیل، تحلیل خطا باید همراه با بررسی شرایط موتور، کابل، بار و مدارهای داخلی انجام شود.
درخواست مشاوره و ارتباط با کارشناسان
برخی از نشانههای رایج خرابی عبارتاند از:
- روشن نشدن درایو
- خاموش شدن ناگهانی
- ریست شدن مکرر
- نمایش خطاهای تکراری
- راهاندازی نشدن موتور
- قطع شدن خروجی
- کاهش توان یا گشتاور
- ناپایداری سرعت موتور
- افزایش دمای غیرعادی
- صدای غیرعادی فن
- بوی سوختگی
- خطای اضافهجریان یا اضافهولتاژ
- عملکرد نامنظم ورودیها و خروجیها
مشاهده هر یک از این علائم بهتنهایی برای تشخیص قطعی کافی نیست و باید با آزمایشهای فنی بررسی شود.
در ابتدا اطلاعات دستگاه و شرایط ایجاد خطا ثبت میشود:
- مدل دقیق درایو
- توان و ولتاژ نامی
- سری یا خانواده محصول
- نوع کاربرد
- مشخصات موتور
- کد خطا
- زمان وقوع خطا
- شرایط بار
- سابقه تعمیرات
این اطلاعات مسیر عیبیابی را هدفمندتر میکند.
در این مرحله موارد زیر بررسی میشوند:
- آثار سوختگی
- تغییر رنگ برد یا قطعات
- بادکردگی یا نشتی خازنها
- آسیب مسیرهای PCB
- وضعیت فن
- تجمع گردوغبار
- آثار رطوبت
- سلامت کانکتورها
- شل بودن اتصالات
بررسی ظاهری میتواند سرنخ مهمی ایجاد کند، اما جایگزین اندازهگیری الکتریکی نیست.
کدهای خطا اطلاعات مهمی درباره وضعیت دستگاه ارائه میدهند. با این حال، یک کد خطا ممکن است چند علت مختلف داشته باشد.
برای مثال، خطای اضافهجریان میتواند به علت موارد زیر ایجاد شود:
- اتصال کوتاه در موتور
- خرابی کابل
- اضافهبار مکانیکی
- خرابی IGBT
- ایراد گیتدرایو
- خطای سنجش جریان
- شتابگیری نامناسب
- تنظیم اشتباه پارامترها
بنابراین، کد خطا باید بهعنوان نقطه شروع عیبیابی در نظر گرفته شود، نه نتیجه نهایی.
در این مرحله، بخش ورودی و مدار لینک DC بررسی میشود:
- فیوزها
- پل یکسوساز
- مدار پیششارژ
- مقاومتهای محدودکننده جریان
- کنتاکتور یا رله پیششارژ
- ولتاژ باس DC
- خازنهای لینک DC
خرابی در این بخش میتواند باعث روشن نشدن دستگاه، خطای ولتاژ یا آسیب به بخش قدرت
ماژول IGBT وظیفه تولید ولتاژ و فرکانس خروجی برای موتور را بر عهده دارد.
در این مرحله موارد زیر بررسی میشوند:
- اتصال کوتاه بین پایهها
- وضعیت دیودهای داخلی
- سلامت مسیرهای قدرت
- آثار حرارتی
- وضعیت اتصالات
- تعادل خروجی سهفاز
خرابی IGBT ممکن است باعث خطای اضافهجریان، آسیب فیوز، قطع خروجی یا روشن نشدن درایو شود.
در صورت خرابی، علت آسیب نیز باید مشخص شود؛ زیرا تعویض ماژول بدون رفع علت اصلی میتواند به خرابی مجدد منجر شود.
مدار گیتدرایو وظیفه کنترل IGBTها را بر عهده دارد.
خرابی این بخش میتواند باعث موارد زیر شود:
- فعال نشدن صحیح IGBT
- عدم تعادل خروجی
- خرابی یک فاز
- ایجاد خطای اضافهجریان
- آسیب مجدد به ماژول قدرت
در این مرحله، ولتاژهای تغذیه، سیگنالهای کنترل، مدارهای ایزولاسیون و اجزای محافظ بررسی میشوند.
بردهای کنترل و گیتدرایو به ولتاژهای پایدار نیاز دارند.
خرابی منبع تغذیه میتواند علائمی مانند موارد زیر ایجاد کند:
- روشن نشدن درایو
- ریست شدن مکرر
- خاموش و روشن شدن دستگاه
- عملکرد نامنظم پنل
- خطاهای غیرعادی
- ناپایداری عملکرد
در این مرحله، رگولاتورها، خازنها، مدار فیدبک و ولتاژهای خروجی بررسی میشوند.
برد کنترل وظیفه پردازش فرمانها، اجرای الگوریتمهای کنترلی و مدیریت عملکرد درایو را بر عهده دارد.
بخشهای قابل بررسی عبارتاند از:
- پردازنده یا میکروکنترلر
- حافظهها
- مدارهای ارتباطی
- ورودی و خروجیها
- مدارهای اندازهگیری
- رگولاتورهای ولتاژ
- مدارهای محافظ
در مدلهای مجهز به ارتباط صنعتی، رابطهای ارتباطی نیز باید بررسی شوند.
پس از مشخص شدن علت خرابی، قطعات آسیبدیده تعمیر یا تعویض میشوند.
بسته به نوع ایراد، ممکن است موارد زیر نیاز به تعمیر یا تعویض داشته باشند:
- IGBT
- دیود قدرت
- خازن
- مقاومت
- آیسی گیتدرایو
- اپتوکوپلر
- رگولاتور
- قطعات منبع تغذیه
- فن
- کانکتورها
قطعه جایگزین باید از نظر ولتاژ، جریان، توان، مشخصات حرارتی و شرایط کاری با طراحی اصلی سازگار باشد.
تست نهایی بخش مهمی از تعمیر درایو Siemens است.
روشن شدن دستگاه بهتنهایی نشاندهنده تعمیر کامل نیست. درایو باید در شرایط عملکردی بررسی شود.
تستها میتوانند شامل موارد زیر باشند:
- بررسی ولتاژهای داخلی
- تست خروجی سهفاز
- بررسی شکل موج خروجی
- تست با موتور
- اندازهگیری جریان
- بررسی عملکرد در سرعتهای مختلف
- تست شتاب و کاهش سرعت
- کنترل دمای دستگاه
- بررسی عملکرد فن
- تست حفاظتها و خطاها
پس از تأیید عملکرد، درایو برای نصب و بهرهبرداری آماده میشود.
علل احتمالی:
- اتصال کوتاه موتور
- خرابی کابل
- اضافهبار
- خرابی IGBT
- ایراد گیتدرایو
- خطای مدار اندازهگیری جریان
- تنظیم نامناسب شتاب
علل احتمالی:
- کاهش زمان توقف
- انرژی برگشتی از موتور
- تنظیم نادرست رمپ کاهش سرعت
- مشکل در مدار ترمز
- افزایش ولتاژ ورودی
علل احتمالی:
- افت ولتاژ شبکه
- قطع فاز
- خرابی مدار ورودی
- ایراد پل یکسوساز
- مشکل در مدار اندازهگیری ولتاژ
علل احتمالی:
- خرابی فن
- گرفتگی مسیر تهویه
- دمای بالای تابلو
- اضافهبار
- خرابی سنسور دما
- نصب نامناسب
علل احتمالی:
- خرابی عایق کابل
- آسیب موتور
- ورود رطوبت
- نشتی جریان
- خرابی بخش قدرت
خیر. پیش از باز کردن دستگاه باید شرایط بیرونی بررسی شود.
موارد مهم عبارتاند از:
- ولتاژ ورودی
- سلامت و تعادل فازها
- اتصال موتور
- مقاومت عایقی موتور
- وضعیت کابل خروجی
- بار مکانیکی
- تنظیمات پارامترها
- شرایط تهویه تابلو
اگر علت خرابی خارج از درایو باشد، تعمیر برد بهتنهایی مشکل را برطرف نخواهد کرد.
درایوهای صنعتی دارای مدارهای قدرت و کنترل پیچیده هستند. تعمیر غیر اصولی میتواند باعث آسیب بیشتر به دستگاه، موتور یا تجهیزات متصل شود.
تعمیر تخصصی مزایای زیر را دارد:
- شناسایی علت اصلی خرابی
- جلوگیری از تکرار خطا
- کاهش زمان توقف خط تولید
- کاهش هزینه نسبت به تعویض کامل
- افزایش عمر تجهیزات
- کاهش ریسک آسیب به موتور
- حفظ پایداری فرآیند صنعتی
برای کاهش احتمال خرابی، رعایت موارد زیر توصیه میشود:
- تمیز کردن دورهای مسیر تهویه
- بررسی عملکرد فن
- کنترل دمای تابلو
- جلوگیری از ورود گردوغبار و رطوبت
- بررسی دورهای اتصالات
- استفاده از تجهیزات حفاظتی مناسب
- تنظیم صحیح مشخصات موتور
- جلوگیری از اضافهبار طولانی
- اجرای برنامه نگهداری پیشگیرانه
- بررسی وضعیت خازنها در سرویسهای دورهای
تعمیر درایو Siemens یک فرآیند تخصصی است که با بررسی مدل، شرایط کاری و کد خطا آغاز میشود و با عیبیابی بخشهای قدرت، IGBT، گیتدرایو، منبع تغذیه، برد کنترل و تست نهایی ادامه پیدا میکند.
تشخیص صحیح علت خرابی، نقش مهمی در کیفیت تعمیر و جلوگیری از آسیب مجدد دارد. یک تعمیر اصولی باید علاوه بر رفع ایراد فعلی، وضعیت موتور، کابل، بار و شرایط نصب را نیز بررسی کند.
برای بررسی تخصصی درایو Siemens، ارائه مدل دقیق دستگاه، توان، کد خطا، نوع کاربرد و تصاویر دستگاه یا برد میتواند فرآیند ارزیابی را سریعتر و دقیقتر کند.
بله. بسیاری از خرابیهای مربوط به برد قدرت، IGBT، گیتدرایو، منبع تغذیه، برد کنترل، خازنها و فن قابل تعمیر هستند. امکان تعمیر به مدل و میزان آسیب بستگی دارد.
هزینه به مدل، توان، نوع خرابی، قطعات آسیبدیده و پیچیدگی عیبیابی بستگی دارد. برای برآورد دقیق، دستگاه باید بررسی شود.
خیر. این خطا ممکن است به علت خرابی موتور، کابل، اضافهبار، تنظیمات نادرست یا ایراد مدار اندازهگیری جریان نیز ایجاد شود.
بله. تست نهایی برای بررسی ولتاژها، خروجی سهفاز، عملکرد موتور، جریان، دما و پایداری عملکرد ضروری است.
بله. خرابی فن یا انسداد مسیر تهویه میتواند دمای داخلی را افزایش داده و باعث کاهش عمر یا خرابی قطعات شود.
