اینورتر چیست و چگونه کار میکند؟
در سالهای اخیر، افزایش هزینه انرژی و نیاز صنایع به کنترل دقیق تجهیزات الکتریکی باعث شده است اینورترهای صنعتی (Industrial Inverter یا Variable Frequency Drive – VFD) به یکی از مهمترین تجهیزات اتوماسیون صنعتی تبدیل شوند. امروزه از کارخانههای بزرگ و خطوط تولید گرفته تا بوستر پمپهای ساختمان، سیستمهای تهویه مطبوع (HVAC)، آسانسورها، فنها و نوار نقالهها، همگی از اینورتر برای کنترل سرعت موتور، کاهش مصرف انرژی و افزایش عمر تجهیزات استفاده میکنند.
اما اینورتر دقیقاً چیست؟ چگونه کار میکند و چرا استفاده از آن تا این اندازه اهمیت دارد؟ در این مقاله به زبان ساده و در عین حال تخصصی، با عملکرد، اجزا، انواع، مزایا، کاربردها و نکات مهم انتخاب اینورتر آشنا خواهید شد.
شاید مطالب زیر هم براتون جذاب باشه
اینورتر یا درایو فرکانس متغیر (Variable Frequency Drive – VFD) یک تجهیز الکترونیکی است که با تغییر فرکانس و ولتاژ برق ورودی، سرعت و گشتاور موتورهای القایی را کنترل میکند.
برخلاف روشهای سنتی که موتور همیشه با سرعت نامی خود کار میکرد، اینورتر امکان تنظیم دقیق سرعت موتور را متناسب با نیاز فرآیند فراهم میکند. این موضوع علاوه بر کاهش مصرف انرژی، باعث کاهش استهلاک مکانیکی، افزایش عمر موتور و بهبود کیفیت عملکرد سیستم میشود.
به بیان ساده، اینورتر مانند یک «کنترلکننده هوشمند» بین شبکه برق و موتور قرار میگیرد و توان الکتریکی را به شکلی مناسب برای نیاز موتور تنظیم میکند.
در بسیاری از کاربردها، نیازی نیست موتور همیشه با حداکثر سرعت کار کند. برای مثال:
- در بوستر پمپ، میزان مصرف آب در طول شبانهروز ثابت نیست.
- در سیستمهای تهویه، حجم هوای موردنیاز با تغییر شرایط محیط تغییر میکند.
- در خطوط تولید، سرعت نوار نقاله ممکن است در مراحل مختلف متفاوت باشد.
اگر موتور در تمام این شرایط با سرعت ثابت کار کند، علاوه بر اتلاف انرژی، استهلاک تجهیزات نیز افزایش مییابد. اینورتر با تنظیم سرعت موتور بر اساس نیاز واقعی، عملکرد سیستم را بهینه میکند.
- کنترل سرعت موتور
- کنترل گشتاور
- راهاندازی نرم (Soft Start)
- توقف نرم (Soft Stop)
- کاهش جریان راهاندازی
- حفاظت از موتور
- کاهش مصرف برق
- افزایش عمر تجهیزات
- کنترل فرآیندهای صنعتی
در روش راهاندازی مستقیم (DOL)، موتور در لحظه روشن شدن جریان بسیار بالایی از شبکه دریافت میکند که میتواند چند برابر جریان نامی باشد. این جریان زیاد باعث تنش مکانیکی و الکتریکی، افت ولتاژ شبکه و افزایش استهلاک تجهیزات میشود.
در مقابل، اینورتر موتور را بهصورت تدریجی و کنترلشده راهاندازی میکند و جریان راهاندازی را به میزان قابل توجهی کاهش میدهد. همچنین امکان تنظیم سرعت موتور را نیز فراهم میکند؛ قابلیتی که در راهاندازی مستقیم وجود ندارد.
درخواست مشاوره و ارتباط با کارشناسان
عملکرد اینورتر در نگاه اول ممکن است پیچیده به نظر برسد، اما اگر فرآیند تبدیل انرژی را مرحلهبهمرحله بررسی کنیم، درک آن بسیار سادهتر خواهد بود.
به طور خلاصه، اینورتر برق متناوب (AC) شبکه را ابتدا به برق مستقیم (DC) تبدیل میکند و سپس با استفاده از کلیدزنی سریع قطعات نیمههادی، دوباره آن را به برق متناوب با فرکانس و ولتاژ قابل تنظیم تبدیل میکند. این قابلیت باعث میشود سرعت و گشتاور موتور بهصورت دقیق کنترل شوند.
در یک درایو صنعتی، این فرآیند در سه مرحله اصلی انجام میشود.
برق شهری یا برق سهفاز کارخانه دارای ولتاژ و فرکانس ثابت است. برای مثال در ایران، فرکانس شبکه 50 هرتز است و امکان تغییر مستقیم آن وجود ندارد.

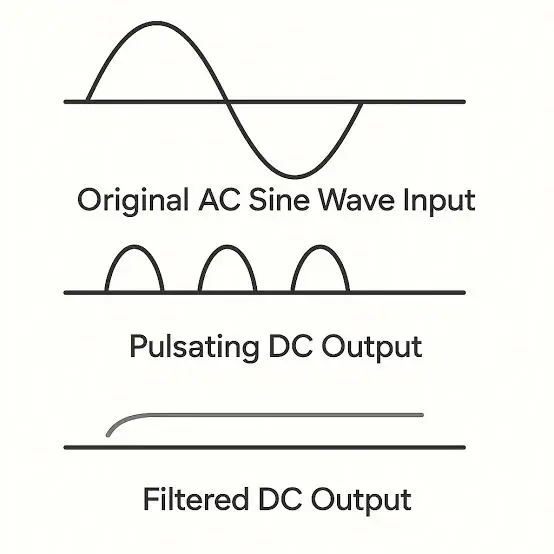

در اولین مرحله، برق AC وارد مدار یکسوساز (Rectifier) میشود. این مدار که معمولاً از دیودهای قدرت یا تریستورها تشکیل شده است، جریان متناوب را به جریان مستقیم تبدیل میکند.
در این مرحله هنوز امکان کنترل سرعت موتور وجود ندارد؛ هدف فقط تولید یک ولتاژ DC پایدار برای مراحل بعدی است.
پس از یکسوسازی، ولتاژ DC دارای ریپل و نوسان است. برای حذف این نوسانات از بخشی به نام لینک DC (DC Link یا DC Bus) استفاده میشود.
این قسمت معمولاً شامل موارد زیر است:
- خازنهای الکترولیتی قدرت
- سلف (در برخی مدلها)
- مقاومت تخلیه
- مدار پیششارژ (Precharge)
وظایف لینک DC عبارتاند از:
- کاهش ریپل ولتاژ
- ذخیره موقت انرژی
- تأمین توان موردنیاز هنگام تغییر بار
- محافظت از قطعات قدرت
- افزایش پایداری عملکرد اینورتر
به همین دلیل، کیفیت خازنهای لینک DC تأثیر مستقیمی بر عمر و عملکرد اینورتر دارد.
این بخش، قلب اصلی اینورتر محسوب میشود.
در این مرحله، برق DC توسط مجموعهای از کلیدهای الکترونیکی قدرت (معمولاً IGBT یا در توانهای پایینتر MOSFET) با سرعت بسیار بالا قطع و وصل میشود تا یک ولتاژ AC جدید تولید شود.
تفاوت مهم این ولتاژ با برق شبکه این است که:
- فرکانس آن قابل تنظیم است.
- ولتاژ آن متناسب با فرکانس کنترل میشود.
- شکل موج خروجی توسط الگوریتمهای کنترلی تولید میشود.
به همین دلیل موتور میتواند با سرعتهای مختلف و کاملاً کنترلشده کار کند.
یکی از مهمترین فناوریهای مورد استفاده در اینورترهای مدرن، مدولاسیون عرض پالس (Pulse Width Modulation یا PWM) است.
در روش PWM، اینورتر به جای تولید مستقیم موج سینوسی، کلیدهای قدرت را با فرکانس بسیار بالا روشن و خاموش میکند. با تغییر عرض این پالسها، مقدار مؤثر ولتاژ خروجی بهگونهای تنظیم میشود که موتور رفتاری مشابه دریافت ولتاژ سینوسی داشته باشد.
مزایای PWM عبارتاند از:
- کنترل بسیار دقیق سرعت موتور
- کاهش تلفات انرژی
- افزایش راندمان
- کاهش نویز موتور
- بهبود کنترل گشتاور
- کاهش هارمونیکها نسبت به روشهای قدیمی
در اینورترهای صنعتی، فرکانس کلیدزنی معمولاً بین ۲ تا ۱۶ کیلوهرتز تنظیم میشود و بسته به طراحی دستگاه و نوع کاربرد قابل تغییر است.
نکته تخصصی: در درایوهای ELEPO، امکان تنظیم فرکانس کلیدزنی (Carrier Frequency) متناسب با نوع بار وجود دارد. این قابلیت به کاربر اجازه میدهد تعادل مناسبی بین صدای موتور، تلفات حرارتی و کیفیت کنترل ایجاد کند.
در اینورترهای امروزی، تقریباً تمام عملیات کنترلی توسط یک پردازنده دیجیتال (DSP) یا میکروکنترلر انجام میشود.
این پردازنده بهصورت لحظهای اطلاعات مختلف را از سنسورها دریافت میکند، از جمله:
- ولتاژ ورودی
- ولتاژ لینک DC
- جریان هر فاز
- دمای هیتسینک
- سرعت موتور (در صورت وجود انکودر)
- وضعیت ورودیها و خروجیهای دیجیتال و آنالوگ
سپس با استفاده از الگوریتمهای کنترلی مانند V/F یا Vector Control، مناسبترین سیگنال PWM را برای کلیدهای قدرت تولید میکند.
به همین دلیل، اینورترهای مدرن قادر هستند حتی در شرایط تغییر بار، سرعت موتور را با دقت بالا حفظ کنند.

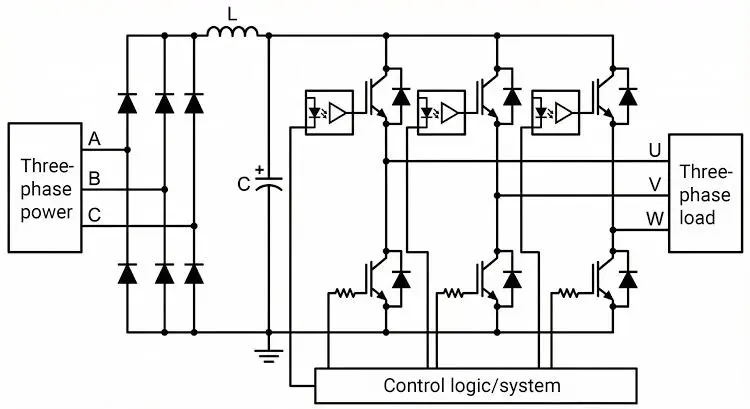

برای درک بهتر، میتوان فرآیند عملکرد اینورتر را بهصورت زیر خلاصه کرد:
