مهندسی معکوس برد الکترونیک چیست؟ راهنمای جامع مراحل، کاربردها و مزایای مهندسی معکوس PCB
در بسیاری از صنایع، تجهیزات الکترونیکی بخش مهمی از فرآیند تولید را تشکیل میدهند. با گذشت زمان ممکن است برخی از این تجهیزات از چرخه تولید خارج شوند، مدارک فنی آنها در دسترس نباشد یا قطعات یدکی آنها دیگر تولید نشود. در چنین شرایطی، مهندسی معکوس بردهای الکترونیکی (PCB Reverse Engineering) به یکی از مؤثرترین روشها برای بازسازی، تعمیر، ارتقاء یا تولید مجدد این تجهیزات تبدیل میشود.
مهندسی معکوس تنها به «کپی کردن یک برد» محدود نیست؛ بلکه فرآیندی تخصصی برای تحلیل ساختار، عملکرد و طراحی مدار است تا بتوان دانش فنی محصول را بازسازی و در صورت نیاز بهبود داد. در این مقاله با مفهوم مهندسی معکوس برد، مراحل انجام، کاربردها، مزایا و چالشهای آن آشنا میشوید.
شاید مطالب زیر هم براتون جذاب باشه
مهندسی معکوس برد الکترونیکی فرآیندی است که در آن یک برد موجود، بدون دسترسی به نقشهها و فایلهای طراحی اولیه، بهصورت کامل تحلیل و مستندسازی میشود. هدف این فرآیند، استخراج اطلاعات فنی لازم برای بازسازی یا طراحی مجدد برد است.
در این فرآیند معمولاً اطلاعات زیر استخراج میشود:
- شماتیک مدار (Schematic)
- ساختار و مسیرهای PCB
- فهرست قطعات (BOM)
- نوع و مشخصات قطعات الکترونیکی
- عملکرد بخشهای مختلف مدار
- ارتباط بین مدارهای قدرت، کنترل و ارتباطی
در پایان، مجموعهای از مدارک فنی ایجاد میشود که امکان تعمیر، تولید مجدد یا توسعه برد را فراهم میکند.
نیاز به مهندسی معکوس معمولاً در شرایط زیر ایجاد میشود:
- برد اصلی دیگر تولید نمیشود.
- فایلهای طراحی یا شماتیک در دسترس نیست.
- قطعات اصلی کمیاب یا منسوخ شدهاند.
- نیاز به تولید مجدد برد وجود دارد.
- تعمیرات بدون اطلاعات فنی امکانپذیر نیست.
- لازم است عملکرد یک مدار تحلیل و مستندسازی شود.
- هدف، ارتقای طراحی و افزایش قابلیت اطمینان برد است.
در صنایع مختلف، این روش به کاهش زمان توقف تجهیزات و افزایش عمر مفید ماشینآلات کمک میکند.
یک پروژه مهندسی معکوس حرفهای معمولاً شامل چند مرحله اصلی است.
در ابتدا، برد از نظر ظاهری بررسی و از تمام بخشهای آن تصویربرداری میشود. شماره قطعات، کانکتورها، علائم چاپی و مشخصات کلی ثبت میشوند تا اطلاعات اولیه از بین نرود.
در این مرحله، تمام قطعات برد شناسایی و مشخصات آنها ثبت میشود، از جمله:
- مقاومتها
- خازنها
- دیودها
- ترانزیستورها
- MOSFET و IGBT
- آیسیها و میکروکنترلرها
- رگولاتورها
- اپتوکوپلرها
- کانکتورها و رلهها
در صورت استفاده از قطعات اختصاصی یا دارای کد سفارشی، ممکن است نیاز به تحلیل بیشتر یا یافتن قطعات جایگزین باشد.

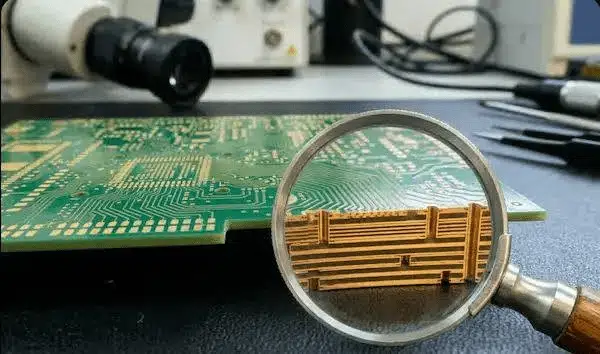

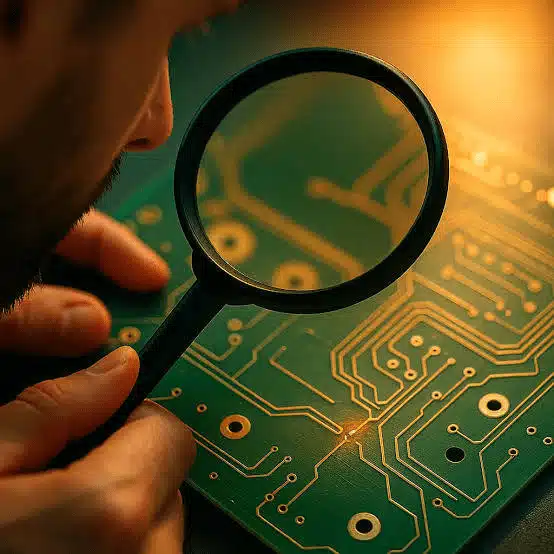

پس از شناسایی قطعات، مسیرهای مسی برد بررسی میشوند تا ارتباط بین اجزا مشخص شود.
در بردهای تکلایه و دولایه، این کار سادهتر است؛ اما در بردهای چندلایه ممکن است از روشهایی مانند تصویربرداری تخصصی یا ابزارهای پیشرفته برای شناسایی لایههای داخلی استفاده شود.
با استفاده از اطلاعات بهدستآمده، نقشه شماتیک مدار ترسیم میشود.
این مرحله یکی از مهمترین بخشهای مهندسی معکوس است؛ زیرا عملکرد واقعی مدار را مشخص میکند و مبنای طراحی مجدد یا تعمیرات آینده خواهد بود.

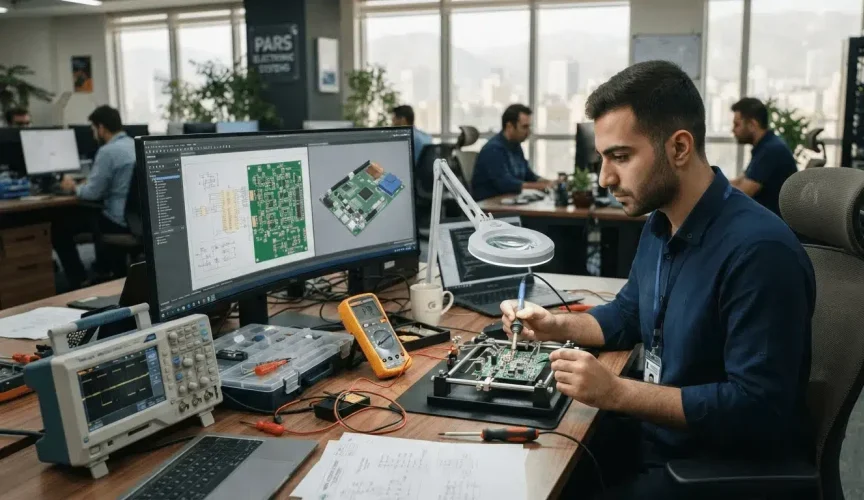

پس از تکمیل شماتیک، برد در نرمافزارهای طراحی PCB بازسازی میشود.
در این مرحله میتوان:
- اشکالات طراحی اولیه را اصلاح کرد.
- قطعات منسوخ را با نمونههای جدید جایگزین کرد.
- قابلیت ساخت برد را بهبود داد.
- طراحی را متناسب با فناوریهای جدید بهینهسازی کرد.
در پایان، نمونه اولیه ساخته و مونتاژ میشود. سپس عملکرد آن با برد اصلی مقایسه شده و آزمونهای الکتریکی، عملکردی و محیطی انجام میشود تا از صحت طراحی اطمینان حاصل شود.
درخواست مشاوره و ارتباط با کارشناسان
مهندسی معکوس در صنایع مختلف کاربرد دارد، از جمله:
- تعمیر تجهیزات صنعتی قدیمی
- بازسازی بردهای کمیاب یا منسوخ
- تولید قطعات یدکی
- ارتقای تجهیزات موجود
- مستندسازی محصولات فاقد مدارک فنی
- طراحی جایگزین برای تجهیزات وارداتی
- تحلیل عملکرد مدارهای الکترونیکی
- توسعه محصولات جدید بر پایه طراحیهای موجود
استفاده از مهندسی معکوس مزایای متعددی دارد:
- کاهش زمان توقف تجهیزات
- کاهش وابستگی به تأمینکنندگان خارجی
- امکان تولید مجدد بردهای قدیمی
- کاهش هزینه تعمیر و نگهداری
- مستندسازی دانش فنی
- بهبود قابلیت اطمینان طراحی
- امکان ارتقای برد با فناوریهای جدید
در کنار مزایا، این فرآیند با چالشهایی نیز همراه است:
- بردهای چندلایه با مسیرهای داخلی پیچیده
- قطعات دارای کد اختصاصی یا بدون اطلاعات عمومی
- میکروکنترلرهای دارای حفاظت از خواندن حافظه
- آسیبدیدگی فیزیکی برد
- نبود قطعات جایگزین مناسب
- نیاز به تجهیزات تخصصی و تجربه فنی
به همین دلیل، موفقیت در پروژههای مهندسی معکوس به تجربه تیم، ابزارهای مورد استفاده و دقت در مستندسازی وابسته است.
در بسیاری از صنایع، توقف یک دستگاه به دلیل خرابی یک برد الکترونیکی میتواند هزینههای سنگینی ایجاد کند. مهندسی معکوس این امکان را فراهم میکند که حتی در نبود مدارک سازنده، برد بازسازی و دوباره وارد چرخه بهرهبرداری شود.
علاوه بر تعمیرات، این دانش به شرکتها کمک میکند تا وابستگی خود به تأمینکنندگان خارجی را کاهش داده و مسیر توسعه محصولات بومی را هموار کنند.
مهندسی معکوس بردهای الکترونیکی، فرآیندی تخصصی برای تحلیل، مستندسازی و بازسازی مدارهای الکترونیکی است. این فرآیند تنها به استخراج شماتیک یا طراحی مجدد PCB محدود نمیشود، بلکه ابزاری برای حفظ دانش فنی، کاهش هزینههای نگهداری، افزایش قابلیت تعمیر تجهیزات و توسعه محصولات جدید به شمار میرود.
با استفاده از روشهای مهندسی معکوس، میتوان بسیاری از بردهای صنعتی، پزشکی، مخابراتی و کنترلی را بازسازی یا بهروزرسانی کرد و عمر مفید تجهیزات را افزایش داد.
مهندسی معکوس برد فرآیندی است که طی آن ساختار، شماتیک، مسیرهای PCB و مشخصات قطعات یک برد الکترونیکی بدون دسترسی به مدارک اولیه استخراج و مستندسازی میشود.
خیر. این روش علاوه بر تعمیر، برای تولید مجدد، ارتقای طراحی، جایگزینی قطعات منسوخ، مستندسازی و توسعه محصولات جدید نیز کاربرد دارد.
بله، اما این کار به تجهیزات تخصصی، تجربه کافی و زمان بیشتری نیاز دارد.
اگر شماتیک، فایل طراحی PCB و فهرست قطعات بهطور کامل استخراج شود، در بسیاری از پروژهها امکان تولید مجدد برد وجود دارد.
